630噸三梁四柱液壓機技術參數：（僅供參考）
|
項目
|
單位
Unit
|
YW32
-100T
|
YW32-
200T
|
YW32
-315T
|
YW32
-500T
|
YW32
-630T
|
YW32
-800T
|
YW32
-1250T
|
YW32
-2000T
|
|
公稱力
|
kN
|
1000
|
2000
|
3150
|
5000
|
6300
|
8000
|
12500
|
20000
|
|
回程力
|
kN
|
260
|
400
|
630
|
1000
|
1200
|
1200
|
2000
|
4000
|
|
頂出力
|
kN
|
--
|
400
|
630
|
1000
|
1600
|
2000
|
3150
|
3150
|
|
液體工作壓力
|
MPa
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
|
滑塊行程
|
mm
|
500
|
500
|
800
|
800
|
9000
|
900
|
800
|
800
|
|
頂出最大行程
|
mm
|
--
|
250
|
300
|
300
|
300
|
300
|
300
|
400
|
|
滑塊距工作臺最大距離
|
mm
|
700
|
800
|
1250
|
1200
|
1200
|
1400
|
1400
|
1400
|
|
滑塊行程速度
|
快下
|
mm/s
|
50
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
|
工作
|
mm/s
|
5-10
|
5-12
|
5-12
|
5-12
|
5-12
|
5-12
|
5-12
|
5-12
|
|
回程
|
mm/s
|
40
|
80
|
60
|
80
|
80
|
80
|
80
|
80
|
|
頂出行程速度
|
頂出
|
mm/s
|
--
|
80
|
80
|
80
|
80
|
60
|
70
|
70
|
|
退回
|
mm/s
|
--
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
|
工作臺有效面積
|
左右
|
mm
|
720
|
1000
|
1250
|
1400
|
1600
|
1500
|
2200
|
4000
|
|
前后
|
mm
|
580
|
1000
|
1120
|
1400
|
1600
|
1500
|
1800
|
3000
|
|
大約外形尺寸
|
左右
|
mm
|
2160
|
2800
|
3200
|
4000
|
4200
|
4800
|
5000
|
6000
|
|
前后
|
mm
|
580
|
1000
|
2500
|
1400
|
1600
|
1500
|
1800
|
3000
|
|
高度
|
mm
|
2900
|
3000
|
4250
|
4500
|
5000
|
5500
|
6000
|
7000
|
|
電機功率
|
kW
|
5.5
|
7.5
|
18.5
|
37
|
37
|
37
|
74
|
90
|
|
630噸三梁四柱液壓機的結構組成：
1、 630噸三梁四柱液壓機機身
機身由上橫梁，活動橫梁及下橫當用四根立柱連接起來，通過螺母固緊而組成一個封閉的鋼性框架承受液壓機壓力。工作時的作用力，動梁和主缸活塞桿連接，以立柱為導向上下移動。
主柱采用45號圓鋼，并作鍍硬鉻處理，確保立柱在使用過程中耐磨且永遠不會生銹，滑套（導套）采用耐磨鑄鐵，內嵌銅基合金材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點。
動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。動梁下平面和下橫梁上平面開有T型槽，供安裝模具用。
2、630噸三梁四柱液壓機的行程限位裝置
行程限位裝置由接近開關組組成。分別分為上限位接近開關，快速轉慢速接近開關和下限位接近開關，共三個為一組。調節不同的接近開關位置，即可改變活動橫梁在上、下端的停止位置以及快速轉慢速的轉換位置。調好后，應將鎖緊螺母鎖緊。在定壓成型中，下接近開關只能做下端極限位置的控制（起保護作用），不能作壓制行程的控制；在定程成型中，接近開關由時間繼電器控制，起到超壓保護作用。
630噸三梁四柱液壓機車間現貨供應，實體廠房，實景拍攝?？傻焦緦嵉乜疾煊嗁彛?/span>

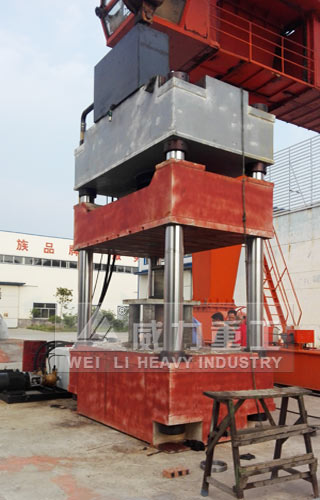

YW32-630噸三梁四柱液壓機
性能特點：YW32-630噸三梁四柱液壓機，三梁四柱式結構，經濟實用。液用控制采用整體式插裝閥集成系統，減少了泄漏點，動作可靠，使用壽命長?？蓪崿F(xiàn)定壓、定程兩種成型工藝，具有保壓延時時間可調。工作壓力、行程可在規定范圍內調節。采用按紐集中控制，具有調整、手動及半自動三種操作方式。
山東威力重工生產的630噸三梁四柱液壓機的優越性：
1、 四柱式結構，剛性好、精度高；結構緊湊、性價比高 經濟適用。
2、 液壓控制采用插裝閥集成系統，沖擊小、動作可靠，使用壽命長，泄露點少。
3、 新型油缸密封元件，可靠性強，壽命長。
4、 拉伸、壓邊滑塊可連成一體，實現單動工藝動作。
5、 導軌自動潤滑裝置。
6、 機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。
7、 電氣系統采用P L C控制。
8、 可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。
9、 工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。
630噸三梁四柱液壓機可選配附件或功能：
1.移動工作臺；
2.沖裁緩沖裝置；
3.光電保護裝置；
4.行程、壓力、速度數顯、數控裝置；
5.觸摸式工業顯示屏；
6.液壓系統加熱、冷卻裝置；
7.打料裝置；
8.滑塊安全栓；
9.模具加熱及溫控裝置；
10.PLC可編程控制器。
【630噸三梁四柱液壓機細節展示：】
山東威力重工為訂購630噸三梁四柱液壓機客戶普及液壓機的壓力計算方法：
1、液壓機的輸出功率=液壓機的輸出壓力*實際流量/60
2、 液壓機的實際流量=液壓機油壓泵的排量*轉速*液壓機的機械效率（一般四極電機為1450轉/分，六極電機為960轉/分，機械效率一半為0.6-0.8）
3、液壓機的輸出壓力（Kg）=油缸面積(平厘米)×單位面積壓力（Kg/平厘米） 常用的壓力等級有 7MPa 14MPa 21MPa 35MPa 70MPa
630噸三梁四柱液壓機應用非常廣泛，這里小編簡單從6個方面分析整理了液壓機的常見用途分析：
?航空航天領域：導彈發射艙、導彈機翼、高性能雷達罩、飛機螺旋槳葉片、飛機推進器轉向風門、直升機傳動軸等;
?汽車行業：汽車底盤保護板、車體面板、前擋泥板、卡車用導風板、車身板和殼體、保險扛、貨運面包車車頂、離合器和齒輪箱殼體、底盤橫梁構件、前底盤和后底盤部份、小型卡車車箱、礦車整體底盤、車體構架等;
?建材行業：各種桿和柱、玻璃鋼門和門框架、現場增強柱、配電箱和門、窨井蓋、玻璃鋼管道聯接件、三通、法蘭、閥板、指示牌等;
?工業和商業領域：冷卻塔風扇葉片、壓縮機蓋、耐腐蝕設備、傳動軸、靜電過濾器、地板、飛輪及其他組件、齒輪箱、檢查口混合器葉片、保護頭盔、RTM設備箱、太陽能反射器、玻璃鋼中央空調連接件等;
?電工電器：絕緣子、避雷器、電表箱、高壓開關殼體、絕緣板、印刷線路板、氟塑制品和密封件等;
?其他領域：玻璃鋼水箱、艙蓋、高速公路、橋梁護欄、座椅、浴缸、洗面盆、整體浴缸、滑板、沖浪板、劃艇麾托艇等。
630噸三梁四柱液壓機工作原理：
??630噸三梁四柱液壓機工作時首先電機通電，帶動油壓泵使液壓油打出進入電液換向閥，經過單項閥進入液壓機上缸，經電磁閥補油進入油缸上腔，液壓油同時流回油箱！與此同時，上缸在自重的作用下， 加速了向下的快速運動，使上缸的上腔瞬時間形成了真空帶，補油箱的油會通過液控單向閥 ，被吸進上缸的上腔， 以消除真空， 保持上缸的快速下移。
??630噸三梁四柱液壓機工作是由動力機構、控制機構、執行機構、輔助機構和工作介質等方面配合完成的。630噸三梁四柱液壓機的動力機構一般為油泵或油泵組合，控制機構現在大多數都是基于PLC的液壓機控制系統，是由由控制柜和液壓機連接構成。有關更多630噸三梁四柱液壓機的技術問題，可致電聯系我們或與我公司液壓機工程師劉師傅商討。
【買家使用安全須知：】
【保養及維護】
1．工作用油推薦采用32號、46號抗磨液壓油，使用油溫在15～60攝氏度范圍內。
2．油液進行嚴格過濾后才允許加入油箱。
3．工作油液每一年更換一次，其中第一次更換時間不應超過三個月；
4．滑塊應經常注潤滑油，立柱外表露面應經常保持清潔，每次工作前應先噴注機油。
5．在公稱壓力500T下集中載荷最大允許偏心40mm。偏心過大易使立柱拉傷或出現其它不良現象。
6．每半年校正檢查一次壓力表；
7．機器較長期停用，應將各加部位表面擦洗干凈并涂以防銹油。
【安全操作事項】
1．不了解機器結構性能或操作程序者不應擅自開動機器；
2．機器在工作過程中，不應進行檢修和調整模具；
3．當機器發現嚴重漏油或其它異常(如動作不可靠、噪聲大、振動等)時應停車分析原因，設法排除，不得帶病投入生產：
4．不得超載或超過最大偏心距使用：
5．嚴禁超過滑塊的最大行程，模具閉合高度最小不得小于600mm。
6．電氣設備接地必須牢固可靠：
7．每天工作結束：將滑塊放至最下位置。
【630噸三梁四柱液壓機售后服務】：
自本廠出售產品因質量問題均享受三包政策，（人為操作或外力造成損傷、破壞不在保修范圍內）一年免費維修，終身成本維修。電器部分保修期六個月，機械部分保壹年。附件不在保修范圍內。
630噸三梁四柱液壓機廠家發貨實景拍攝：
山東威力重工用心服務、品質至上、交貨準時、價格合理一直是我們堅持的經營理念，同樣的質量，我們的價格便宜；同樣的價格，我們的質量更好。630噸三梁四柱液壓機從零部件直到產品出廠，都逐一經過嚴格的控制和檢驗，雄厚的經濟實力，先進的技術設備，完善的檢測手段，務實的工作作風，以及優秀的全程管理，構筑了山東威力重工機床有限公司的優良品質和信譽。除此以外，公司還致力于銑床、鉆床、沖床、刨床、鋸床、液壓機、剪板機、折彎機、數控車床、加工中心等重型機床設備生產與研發，獲得多次榮譽稱號。定做訂購630噸三梁四柱液壓機歡迎到我公司實地考察選購。
630噸三梁四柱液壓機哪家好，630噸三梁四柱液壓機價格多少錢一臺，來山東威力重工一定可以找到滿意的答案。630噸三梁四柱液壓機價格及相關技術參數，咨詢張經理18306370898（該手機號同微信號）
