- 產品名稱：400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機
- 推薦度：
- 參數特點
- 關于液壓機廠家
- 購買須知
咨詢熱線 : 18306370898

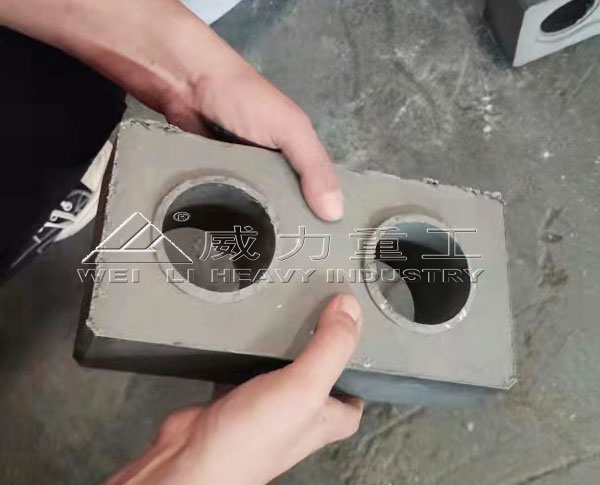

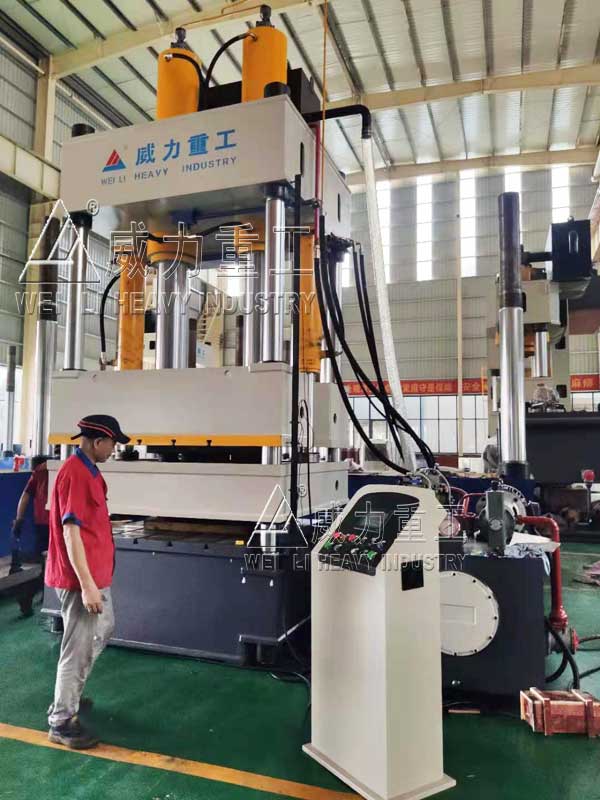

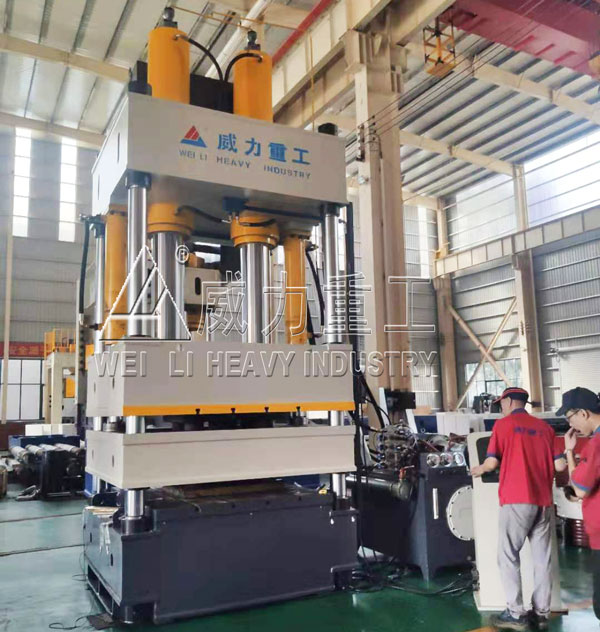

本機為一臺400噸液壓機，機身結構采用四梁四柱式導向結構，也稱400噸四梁四柱液壓機，除此以外，該設備采用了雙缸設計，也稱400噸雙缸四柱液壓機?？蛻粲嗁徳撛O(shè)備主要用于耐火磚的壓制成型，可一幕出兩個，是粉末成型液壓機的應用案例之一，配有伺服控制系統，保證了耐火磚壓制過程中速度、精度等的控制，同時在保壓過程中，能夠起到節能、省點等優點。該設備還可用于板材的拉伸、彎曲、成形、沖裁落料、翻邊等各種沖壓工藝。這種液壓機操作方便快捷，應用范圍廣。
設備的組成結構：
400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機由本機（主機）、動力系統及液壓控制系統三部分組成。主機系統由上橫梁、滑塊、工作臺、立柱、主油缸和頂出缸（選裝）等組成，四根立柱作為主架，上橫梁和工作臺由鎖緊螺母緊固于四立柱兩端，形成封閉的機身體。主油缸安裝與上橫梁的孔中，滑塊與主缸活塞桿法蘭連接，依靠四根立柱導向作上下運動，滑塊內裝有導向套，滑塊和工作臺表面有“T”形槽，用于緊固安裝模具。
1、設備主機
1.1、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機包括上梁、滑塊、立柱等，上梁、滑塊、工作臺三大件均采用45號整體鑄鋼件，經計算機優化，設備強度高，抗變形能力強；
1.2、工件經過回火或振動實效降低內應力，保證了主機精度長期不變；
1.3、鑄鋼件經數顯鏜床、龍門銑等設備加工而成；
1.4、每個立柱上采用四螺母結構，上梁與工作臺均提高了預緊性能，保持精度穩定性，提高了400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機壽命；
1.5、在主機右側行程開關處安有標尺，便于確定各個發訊位置。
2、設備油缸
2.1、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機油缸結構為缸體、活塞桿、活塞頭、缸口導套、法蘭等；
2.2、作為重要件的主油缸缸體用整體鍛件，并且進行探傷實驗，保證每個缸體零缺陷；
2.3、缸體內部采用粗車、精車、滾壓等工藝，保證缸體內壁光潔度，為Ra0.2-0.4，比同行為提高二個等級，保證了密封效果，延長了密封壽命；
2.4、主缸缸口密封采用進口材料，特殊結構密封，密封效果遠遠好于目前市場上采用的YA圈和YX圈。
3、設備液壓系統
3.1、液壓系統采用二通插裝閥，結構緊湊，減少泄漏點，響應時間快；
3.2、液壓系統中的主泵采用恒功率高壓柱塞泵，浸油立式安裝，減少了噪音，吸油效果好，提高了泵的壽命；
液壓控制系統的組成：
1）泵站：泵站是液壓系統的動力源，主要由電機、油泵、冷卻器、過濾器等組成。其中油泵是關鍵，主油泵選用恒功率式軸向柱塞變量泵。
1）泵站：泵站是液壓系統的動力源，主要由電機、油泵、冷卻器、過濾器等組成。其中油泵是關鍵，主油泵選用恒功率式軸向柱塞變量泵。
2）輔助油路系統：該部分是控制模具中框裝置。該部分油路由比例閥控制。
3）回程油路系統：該部分油路是控制上活動橫梁上下運動，采用插裝閥進行控制。
4）壓制油路系統：該部分油路是控制活動橫梁對磚坯進行低壓、中壓、高壓壓制和排氣、卸壓，是液壓油路的關鍵部分。采用二通插裝閥，動態功能閥、及電磁換向閥控制。
5）增壓器：采用外置增壓器。
6）充液閥：按無簧式充液閥結構形式設計，動作快速可靠。
4、電氣系統：
4.1、箱體由專門的專業廠家制造，經噴涂完成，完全符合國家標準；
4.2、電氣元件(沒有特殊要求)均為國內優選件，質量可靠；
4.3、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機整體內部布線整齊，安裝合理，所有均有標識和號碼，清晰可辨，排列整齊，符合相關技術標準；
4.4、主控制箱與油箱一體，結構緊湊，并有可移動式控制臺，提高了操作安全性。
電氣控制系統描述：
系統供電電源要求三相380V-400V ，50HZ。
控制部分電源是24V-DC，220 V - AC， 50 Hz。
電磁閥是24V-DC。
產品特點：
1、型號齊全，噸位從100噸-5000噸均可設計生產，可滿足不同客戶對產量的需求;
2、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機采用四梁四柱結構，定位精確，不會出現壓偏、壓壞模具現象，產品成品率高，外觀整齊美觀;
3、采用先進液壓傳動系統，穩定性強，運行平穩，無噪音，大大提高了設備使用壽命;
4、采用PLC可編程控制器，可實現全自動壓制，自動上料、自動布料、自動壓制、自動出磚，降低了勞動強度，提高生產效率;
5、采用獨特雙面加壓生產工藝，每塊磚上下壓力一致，強度均勻;
6、400噸液壓機-400噸四梁四柱液壓機_400噸雙缸液壓機能設置排氣時間，不會出現裂縫和裂層現象，可根據原材料的不同設置不同排氣時間;
7、一臺設備可生產多種規格的耐火磚(標型及其它異型磚)，只要更換模具即可，根據模具方便快捷。
技術參數：（僅供參考）
|
序號
|
參數名稱
|
單位
|
400噸四梁四柱液壓機
|
|
|
1
|
公稱力
|
KN
|
4000
|
|
|
2
|
拉伸力
|
KN
|
3150
|
|
|
3
|
壓力
|
mm
|
800
|
|
|
4
|
頂出力
|
Mpa
|
630
|
|
|
5
|
液體最大壓力
|
mm
|
25
|
|
|
6
|
拉伸滑塊行程
|
mm
|
800
|
|
|
7
|
壓邊滑塊行程
|
mm
|
400
|
|
|
8
|
拉伸滑塊尺寸
|
左右
|
mm
|
1260
|
|
前后
|
mm
|
1200
|
||
|
9
|
拉伸滑塊尺寸
|
左右
|
mm
|
1260
|
|
前后
|
mm
|
1260
|
||
|
10
|
工作臺有效尺寸
|
左右
|
mm
|
1260
|
|
前后
|
mm
|
1200
|
||
|
11
|
拉伸滑塊開口高度
|
mm
|
1500
|
|
|
12
|
壓邊滑塊開口高度
|
mm
|
1000
|
|
|
13
|
拉伸滑塊行程速度
|
空載下行
|
mm/s
|
100
|
|
工作
|
mm/s
|
10
|
||
|
回程
|
mm/s
|
60
|
||
|
14
|
機器外形尺寸
|
左右
|
mm
|
4500
|
|
前后
|
mm
|
2800
|
||
|
高度
|
mm
|
4600
|
||
|
15
|
電機功率
|
KW
|
22
|
|
