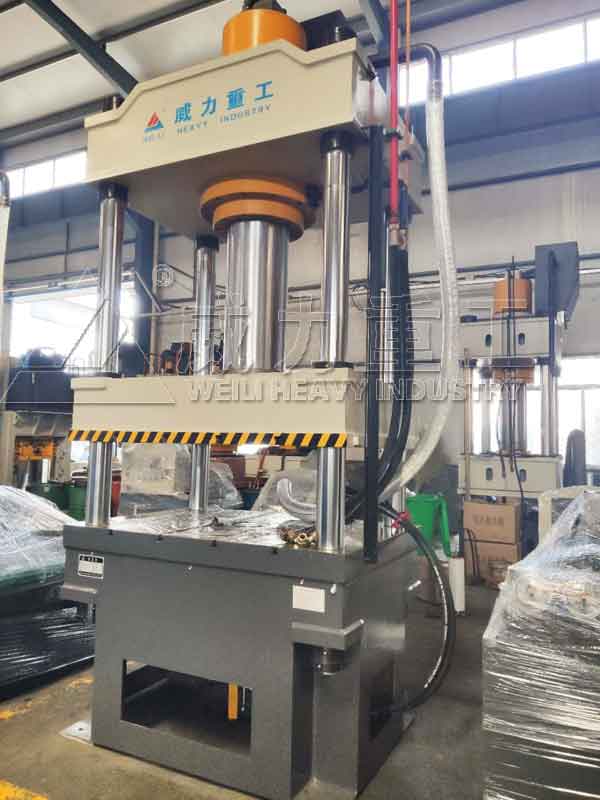

- 產品名稱：汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機
- 推薦度：
- 參數特點
- 關于液壓機廠家
- 購買須知
咨詢熱線 : 18306370898
汽車內置水箱蓋板是汽車零部件之一，材質多為不銹鋼，其成型設備根據汽車內置水箱蓋板的工藝來選擇，選用配套模具，由315噸汽車配件液壓機一次拉伸成型。該設備由山東威力重工自主研發設備，工作臺面1260mm*1160mm，開口1000mm，行程1200mm。汽車內置水箱蓋板拉伸成型關鍵在于模具的設計制造，315噸汽車配件拉伸液壓機為標準機型，拉伸成型汽車內置水箱蓋板是在模具上時下，液壓機僅提供相對的壓力。汽車內飾水箱蓋板拉伸也可在液壓機上實現，配液壓墊裝置等。公司可根據工藝需求，量身設計定做所需要噸位結構的液壓機，該設備也可更換模具，完成其他產品的壓制成型。公司還可為客戶設計定做汽車覆蓋件沖壓生產線設備，電動車配件液壓機、汽車擋泥板液壓機等。汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機采用液壓傳動系統，實現板材的快速拉伸成型，效果好，次品率低等優點。
應用：
汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機是為鋁合金、碳鋼及不銹鋼制品等行業設計制造的設備，主要適用于金屬板材的壓制工藝：如薄板拉深、翻邊、沖孔、成形、調直等工序?？捎糜谏a(chǎn)產品有鋁合金及復合材料的廚具、家用電器、金屬器皿的沖孔、翻邊和拉深，以及生產汽車減震器托盤、發動機油底殼等。不同產品壓制所需要的的機器噸位不同、模具不同、機器參數不同。具體詳情歡迎來電咨詢我們。

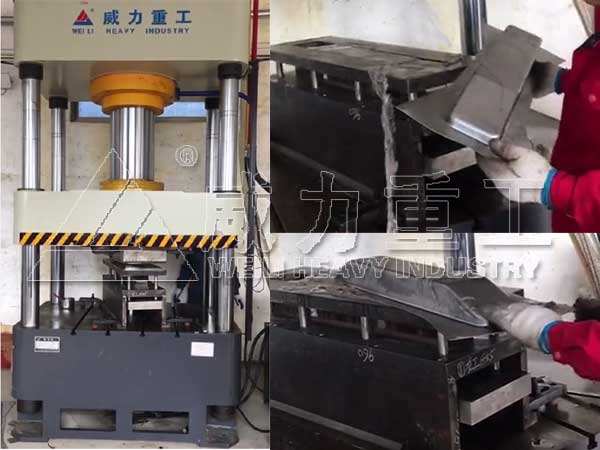

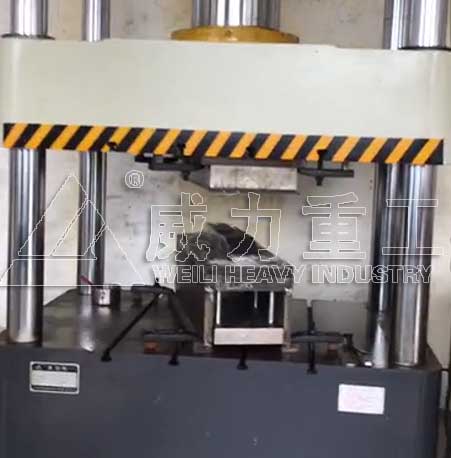

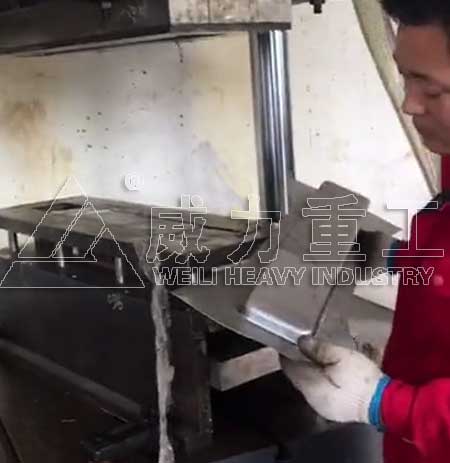

汽車內置水箱蓋板成型工藝： 是由315噸汽車配件拉伸液壓機滑塊快速下行，慢速加壓，對模具施加一定的壓力，當凸模下行時，凹模產生相對壓力，將板材緊緊地貼在凸模上，滑塊下行，保壓一定時間后，滑塊快速上下，模具打開，頂出裝置將壓制好的產品從模具出中頂出，完成一次拉伸成型工藝。金屬深拉伸就是用沖壓，拉環或金屬模的工藝把板型金屬材料變形為各種特定形狀的零件。深拉通常在雙動壓機的防皺壓板上進行，防皺壓板可以有效防止凸起的邊緣在被拉進鋼模時起皺。拉深技術在生產過程中應用非常廣泛，拉深應用于很多行業。例如，可 以用在汽車行業中生產汽車零件；還可以用來制造家用產品，例如不銹鋼水槽，汽車水箱蓋板等工件。
工作原理：
一般主缸的工作循環要求有：快進-減速接近工件及加壓-保壓延時-泄壓-快速回程及保持活塞停留在行程的任意位置等基本動作，當有負載缸時，如需頂料，頂料缸的動作循環一般是 活塞上升-停止-向下退回，薄板拉伸則要求油頂出缸上升-停止-壓力回程等動作；有時還需要壓邊缸將料壓緊。
設備結構組成：

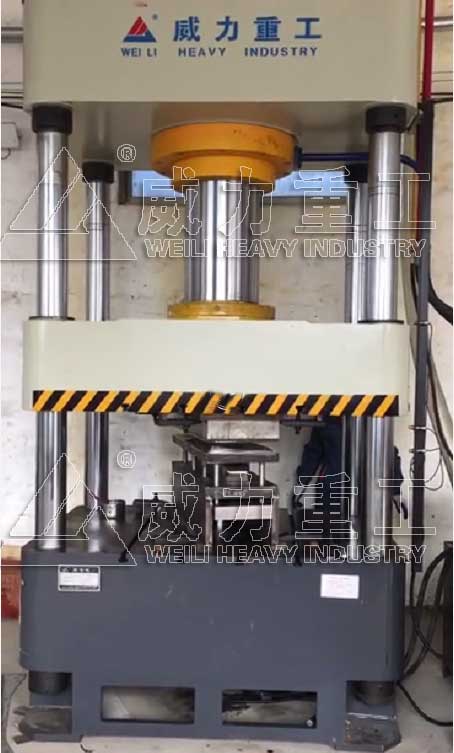

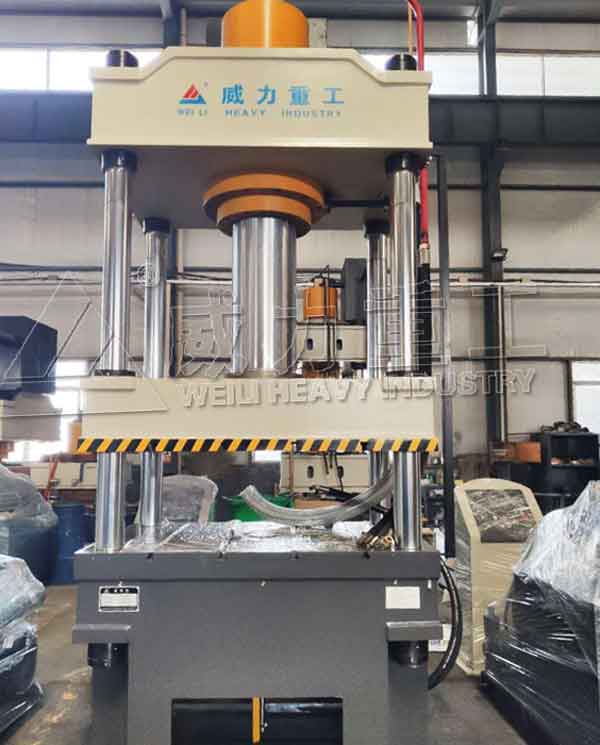

1、機身
汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機機身由上橫梁、活動橫梁、下橫梁，4根立柱組成。進行去應力處理，缸體采用45#鍛件?；钊麠U50#鍛鋼離子氮化。硬度達到HR5-50機身各大結構件均采用鋼板焊接結構，焊接采用化碳?xì)怏w保護焊，焊后消除內應力。主要部件采用先進設備進行加工，保證整機的高精度。機身預緊采用液壓螺母預緊。
汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機主要結構件外觀平整，無明顯的凹凸現象，焊縫打磨平整，無焊渣和流疤現象。整機結構設計全部采用計算機優化設計，使其具有良好的強度和剛度，同時兼顧外形美觀。
2、主油缸
主油缸采用活塞式結構，油缸缸體采用優良碳素鋼鍛件，油缸內表面經過珩磨、滾壓工藝，使液壓油缸具有足夠的強度和剛度。柱塞桿采用優良碳素鋼鍛件，其表面經中頻淬火處理，硬度在HR2～50之間。油缸密封采用優良密封元件，確保密封性能可靠，使用壽命長。
3、立柱
立柱采用45#中碳鋼，進行調質處理，表面淬火處理，電鍍硬鉻層厚0.04mm~0.05mm。
4、液壓控制系統
汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機液壓系統主要由泵、閥塊、充液閥、冷卻過濾系統、管路等組成，借助于電氣控制系統完成對液壓機各種動作的控制。液壓系統用于機器的主傳動，以壓力控制為主，系統壓力高、流量大、功率大，應該特別注意如何提高系統效率和防止液壓沖擊。液壓系統運行平穩，安全可靠。液壓系統是315噸汽車內置水箱蓋板成型液壓機工作的核心，技術先進，系統運行平穩，故障率低，容易維護，安全可靠。產生的壓力可調整，方便快捷，適應性強。四柱液壓機的壓力可隨要求進行調節，針對不同的材料做功可使用不同的壓力，適用范圍廣，性能高。
5、電氣控制系統PLC控制
汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機的電氣控制系統分為動力系統和控制系統兩部分，動力部分包括控制總電源，各個電動機的啟停及保護開關等，大功率電動機起動采用星型三角降壓依次起動，電源采用三相四線制，AC380V，50HZ，先導電磁閥電壓為直流DC24V。
控制部分包括電氣箱、操作箱和移動按鈕站，電氣箱放在地面上，操作箱放置在機器右前立柱上，可完成對該機的全部動作的控制，操作箱可完成汽車內置水箱蓋板成型液壓機的全部動作的操作，操作箱上設有315噸汽車配件拉伸液壓機各部分動作的操作按鈕、功能轉換開關、各個電機的啟停按鈕及各部分的報警、監視指示燈等。
技術參數表：
型號 315
公稱力(KN) 3150
系統壓力(Mpa) 31.5
工作臺尺寸 1260*1160
開口高度 1000
滑塊行程 1200
工作速度(mm/s) 5-12
下行速度(mm/s) 80-100
頂出缸位壓力(T) 40
功率 15
設備性能特點：
1、汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機經濟實用，液壓控制采用插裝閥集成系統，減少泄露點；
2、動作可靠，使用壽命長，可實現定壓和定程兩種成形工藝;并具備保壓延時功能，工作壓力行程可在規定的范圍內調節；
3、汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機采用PLC可編程控制器，通過按鈕集中控制，可實現手動，半自動，自動三種操作方式；
4、采用先進的液壓控制系統，不僅壓力穩定，而且可根據實際情況進行調整；
5、汽車內置水箱蓋板成型液壓機_315噸拉伸液壓機裝配精度高，保證成型、壓制的精度，提高成型產品的品質；
6、315噸汽車配件拉伸液壓機結構比較緊湊，在滿足生產要求的條件下，盡量減小設備的外形尺寸，占地面積小，方便運輸；
7、一臺設備通過安裝不同模具，發揮不同的功能和用途，用于多個行業。
